Tech update: De nieuwe voorvleugel van McLaren onthuld

gedeeld
reacties
Tech update: De nieuwe voorvleugel van McLaren onthuld
Giorgio Piola
Door: Giorgio Piola
Co-auteur: Matt Somerfield
13 mei 2016 18:01

McLaren heeft de voorbije races al diverse veranderingen doorgevoerd aan de voorvleugel. In Spanje komt het team opnieuw met belangrijke wijzigingen om de luchtstroom rondom de voorband te beïnvloeden.

Het team heeft nog een extra vleugeltje toegevoegd aan de al zeer complexe voorvleugel (gemarkeerd in groen).

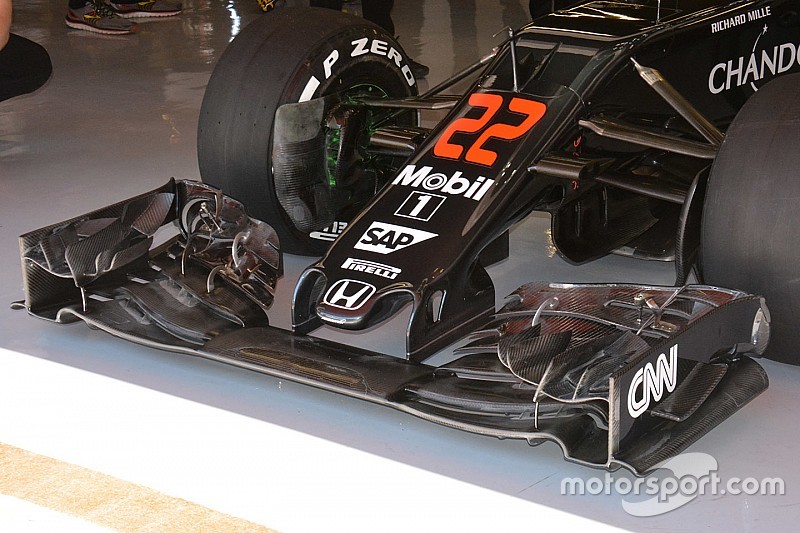

McLaren MP4-31 voorvleugel detail
McLaren MP4-31 voorvleugel detail

Foto: Giorgio Piola

Deze toevoeging werkt samen met de reeds bestaande elementen met dezelfde vorm, met als doel de lucht weg te houden van het loopvlak van de band. Hierdoor wordt de beweeglijke lucht die afkomstig is van de draaiende en vervormende banden beïnvloed, wat de prestaties verderop langs de auto moet verbeteren.

De bovenste flappen aan de binnenzijde hebben een extra sleuf gekregen (gemarkeerd in geel). Dat verandert de vorm van de luchtstroom afkomstig van de daarvoor liggende gebieden van de vleugel, op weg naar de onderzijde van de auto.

De vorm en breedte van het uiteinde van de bodemplaat van de vleugel zijn onder handen genomen (rode pijl). Dit, samen met de veranderingen aan geometrie van de vleugels daarachter, zou een significant effect op de luchtstroom moeten hebben.



Via onze tech-redacteur Giorgio Piola
