GP van Canada: De laatste tech updates, rechtstreeks uit de paddock
Giorgio Piola
Door: Giorgio Piola
Co-auteur: Matt Somerfield
9 jun. 2018 14:33

Terwijl de Formule 1 neerstrijkt in Canada, is geen enkel team veilig voor het scherpe oog van Giorgio Piola en Sutton Images, die de nieuwste snufjes in Montreal onder de loep leggen. Hier de techupdates van vrijdag.

Bekijk ook de video:

Met medewerking van Giorgio Piola en Matt Somerfield

Slider
Lijst

Haas F1 Team VF-18 bargeboard detail

Haas F1 Team VF-18 bargeboard detail
1/14

Foto door: Giorgio Piola

Haas heeft een behoorlijke update meegenomen naar Canada. De bargeboards zijn hier een onderdeel van met deflectors, sidepodsleuven en een nieuwe plaats voor de spiegels.

Renault Sport F1 Team RS 18 voorvleugel detail

Renault Sport F1 Team RS 18 voorvleugel detail
2/14

Foto door: Giorgio Piola

Zie hoe de eerste flap naar boven is afgebold, iets dat ongebruikelijk is. Hiermee wordt de Y250-vortex gestuurd.

Mercedes-AMG F1 W09 vloer achter

Mercedes-AMG F1 W09 vloer achter
3/14

Foto door: Mark Sutton

De sleuven voor het achterwiel duidelijk in beeld gebracht.

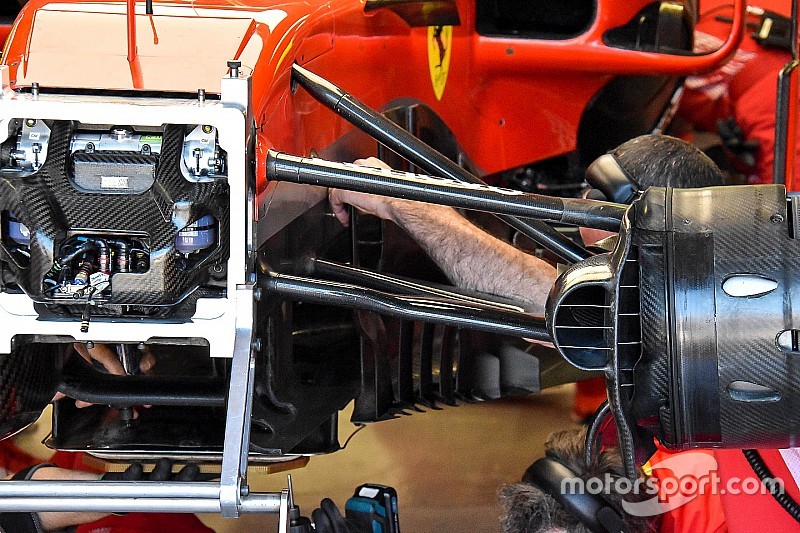

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen
4/14

Foto door: Giorgio Piola

Een Ferrari-monteur plaatst de speciale Canada-onderdelen.

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen
5/14

Foto door: Giorgio Piola

De vloer van Kimi Raikkonen wordt voorbereid op een wissel.

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen

Onderdelenruil bij de Ferrari SF71H van Kimi Raikkonen
6/14

Foto door: Giorgio Piola

De nieuwe bargeboards voordat ze werden geplaatst. Zie ook de plank die onder het chassis ligt, wachtend om te worden geïnstalleerd.

Haas F1 Team VF-18 voorvleugel detail

Haas F1 Team VF-18 voorvleugel detail
7/14

Foto door: Giorgio Piola

De vernieuwde voorvleugel die in Montreal door Haas wordt gebruikt.

Mercedes-AMG F1 W09 detail wielnaaf

Mercedes-AMG F1 W09 detail wielnaaf
8/14

Foto door: Mark Sutton

De remvoorziening aan de voorkant van de W09 zonder trommel onthult enige details.

Mercedes-AMG F1 W09 naaf voorwiel

Mercedes-AMG F1 W09 naaf voorwiel
9/14

Foto door: Mark Sutton

De remvoorziening voor van de Mercedes W09 met de trommel laat zien dat er 'raampjes' zijn gemaakt waardoor hitte kan ontsnappen.

Mercedes-AMG F1 W09 ophanging voor

Mercedes-AMG F1 W09 ophanging voor
10/14

Foto door: Mark Sutton

Een blik op de wielophanging aan de voorkant van de Mercedes.

Daniel Ricciardo, Red Bull Racing RB14's luchtinlaat

Daniel Ricciardo, Red Bull Racing RB14's luchtinlaat
11/14

Foto door: Giorgio Piola

Een onderdeel dat vaak verhuld blijft. Met deze motor is te zien hoe Red Bull de Renault-onderdelen heeft geïntegreerd. Dankzij de motorproblemen van Ricciardo kon dit onderdeel eens worden gefotografeerd.

Daniel Ricciardo, Red Bull Racing RB14's luchtinlaat

Daniel Ricciardo, Red Bull Racing RB14's luchtinlaat
12/14

Foto door: Giorgio Piola

Nog een beeld van de inlaat, waarin te zien is hoe versterkers richting de inlaten zijn geplaatst..

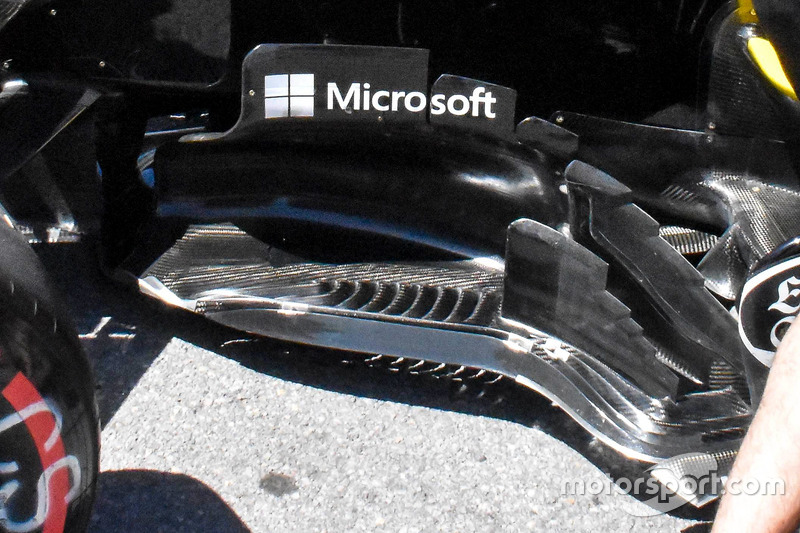

Renault Sport F1 Team RS 18 detail

Renault Sport F1 Team RS 18 detail
13/14

Foto door: Giorgio Piola

Een goed detailbeeld van de recent vernieuwde Renault-bargeboards, die steeds complexer worden.

McLaren MCL33 voorvleugel

McLaren MCL33 voorvleugel
14/14

Foto door: Giorgio Piola

De recentelijk vernieuwde voorvleugel heeft enkele nieuwe gecurvde flaps gekregen en een vernieuwde opening bij de endplate. Zie ook hoe de grote van de onderste flap is teruggebracht.
